Laminieren

UNSERE NEUHEITEN IN DER ANWENDUNG

Teil 1/1

UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC05903·4c 1 BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC05897·4c 1 BEIL Kunststoffproduktions- und Handelsgesellschaft mbH

1. VORBEREITUNG DES MODELLS

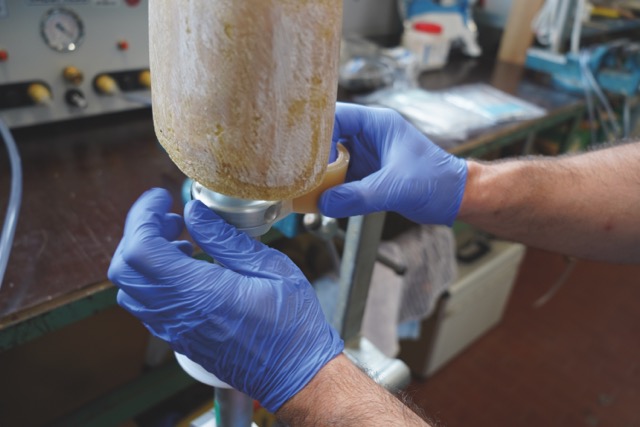

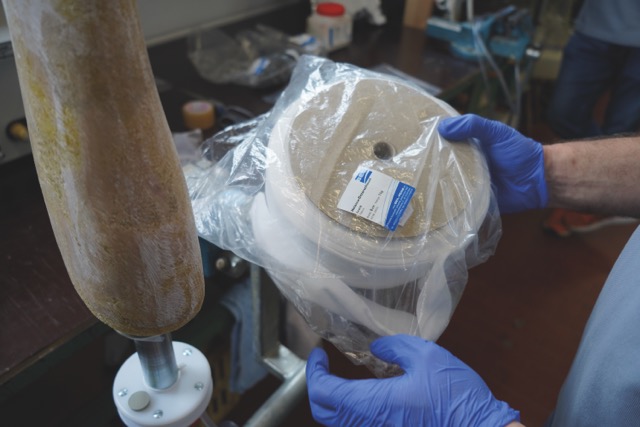

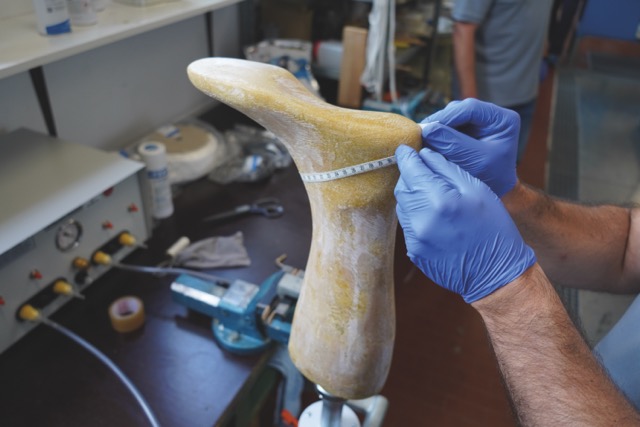

1.1 Modell (Leisten) in Gießharzgerät einspannen → scharfe Kanten am Modell entfernen / abkleben. Dann größten Umfang messen und passende PVA-Folie auswählen.

UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC05907·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC05910·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC05956·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC05923·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC05942·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC05950·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH

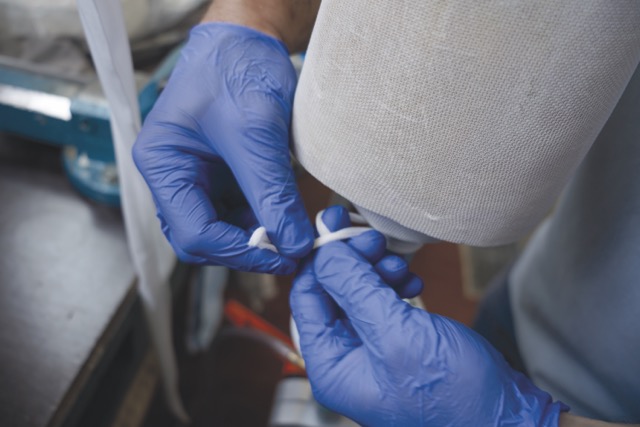

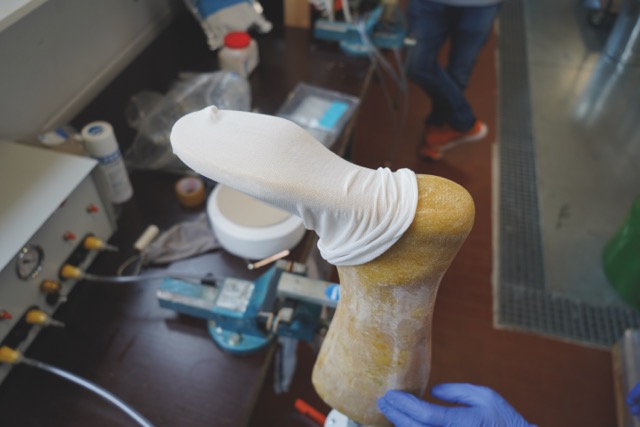

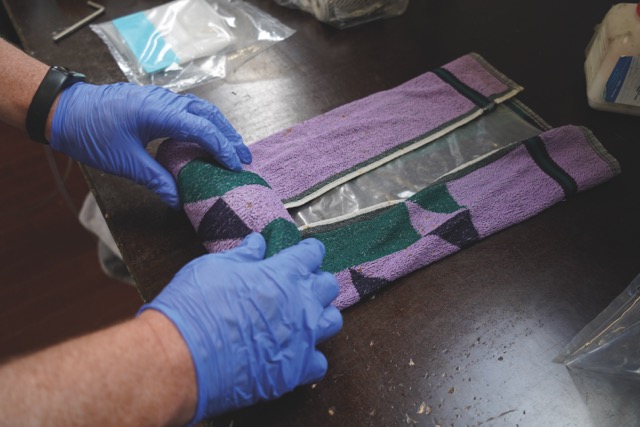

1.2 Trikotschlauch überziehen (Helanca oder Perlonschlauch) & PVA-Folie in feuchtem Handtuch einweichen → elastisch machen

TIPP:

  • Die Folie sollte nicht zu nass sein (reißgefährdet)
  • PVA-Folien innen & außen trocken auswischen (Gipsmodelle müssen absolut trocken sein)
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC05979·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG DSC05993·4c scaled BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06007·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06012·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH

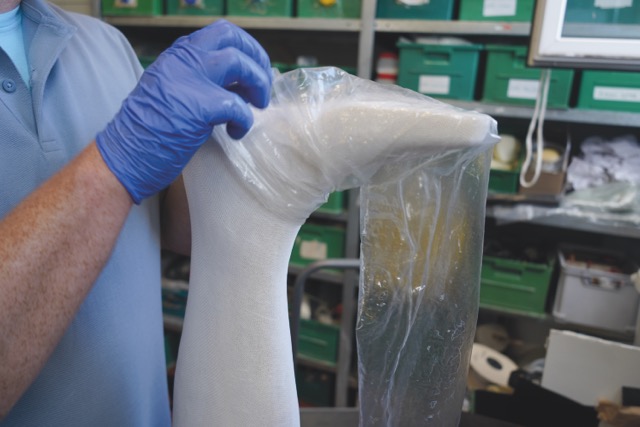

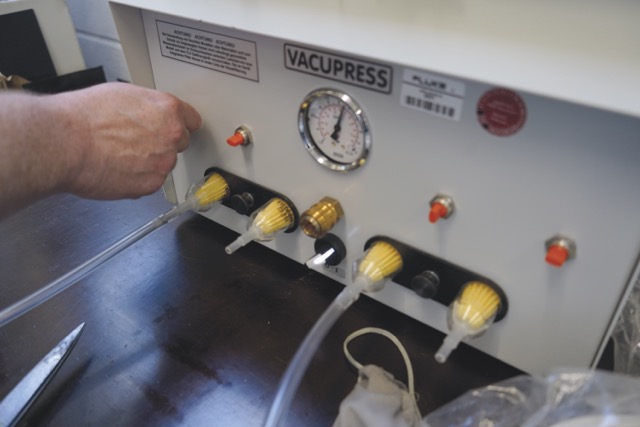

1.3 PVA-Folie (Unterfolie) über Modell ziehen. Folie unten abkleben und oben verknoten. Dann Vakuum ziehen

TIPP:
Schweißnaht der Folie bei AFO/KAFO auf dem Fußrücken platzieren

UNSERE NEUHEITEN IN DER ANWENDUNG DSC06031·4c scaled BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06049·4c 2 BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06037·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06075·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH

2. VERSTÄRKUNGEN AUFBRINGEN

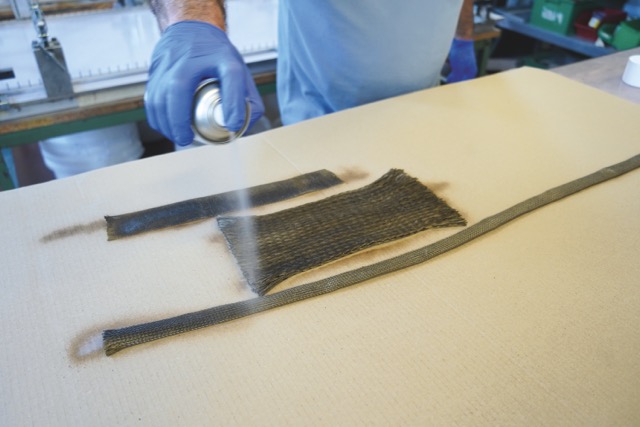

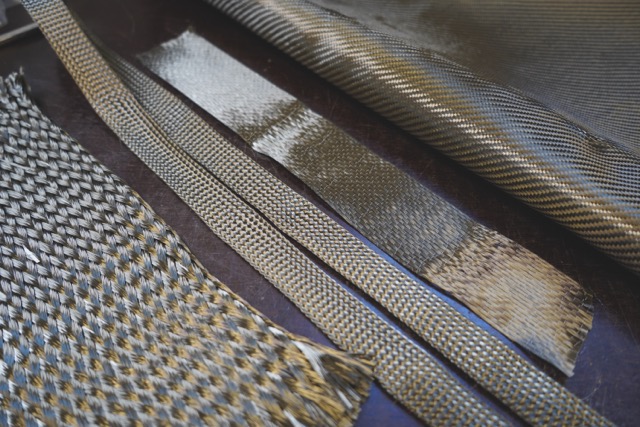

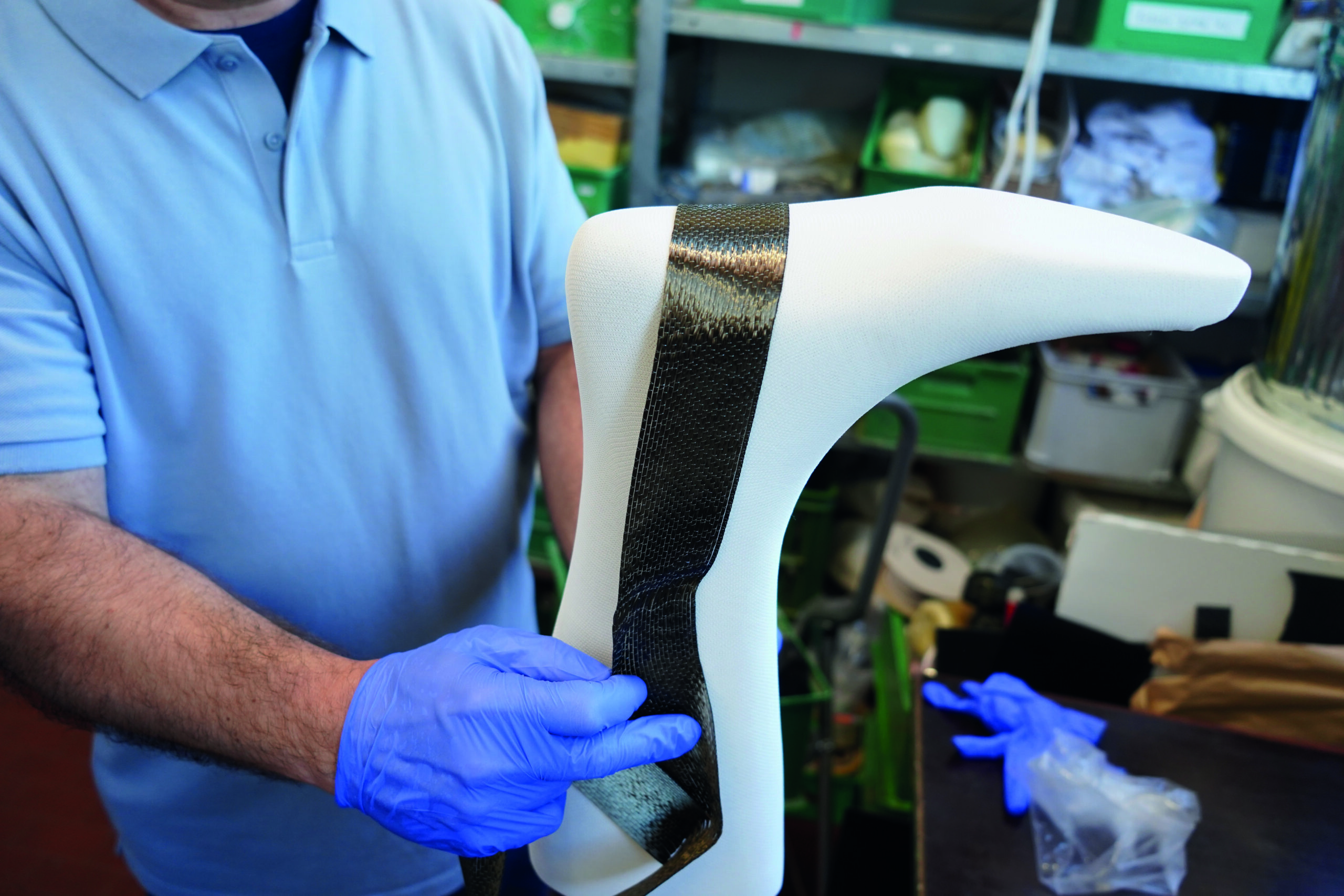

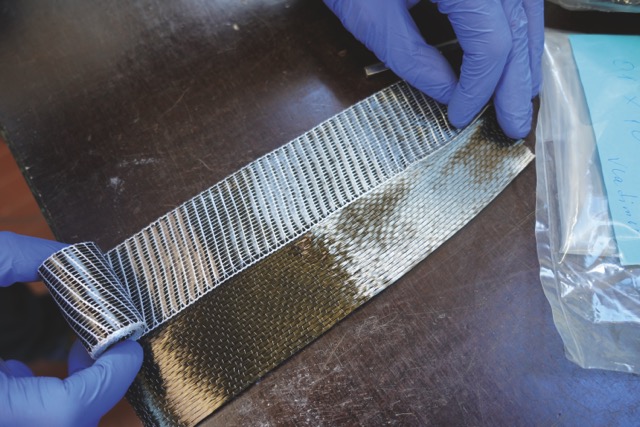

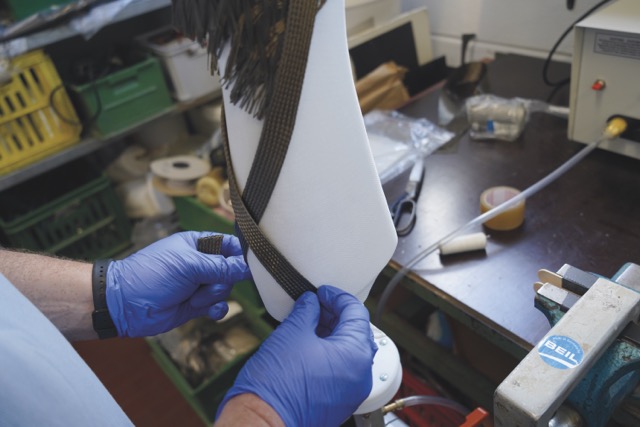

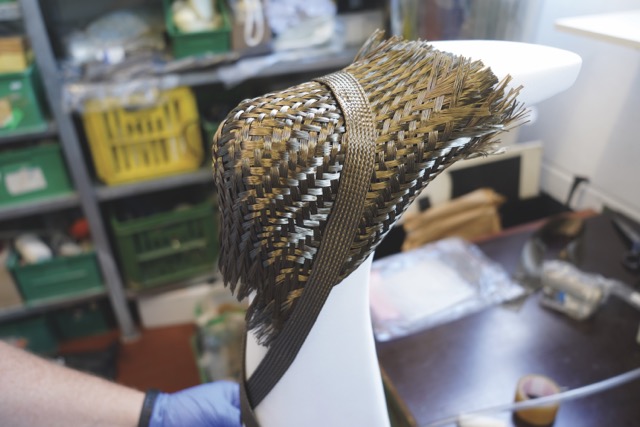

2.1 Wir verwenden hier unsere neue Armierung aus Basalt. Fixierung mit Sprühkleber (dünn aufgetragen) oder Klebeband.

UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06096·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06101·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06102·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH

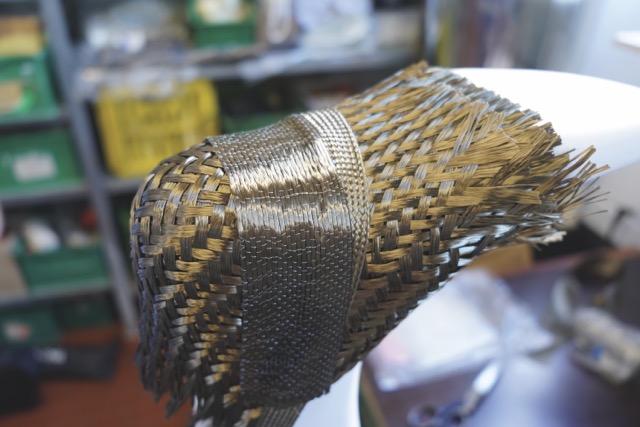

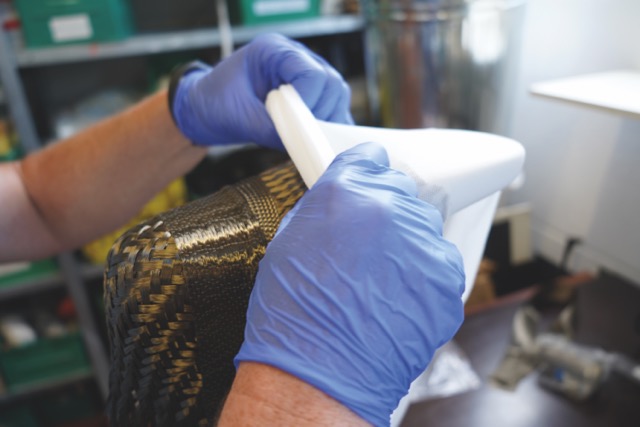

2.2 Verstärkung nach Laminierplan auflegen

TIPP:
Faserverlauf beachten –Die größte Kraftaufnahme ist längs zur Faser

UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC05947·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06111·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06131·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06137·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH

3. OBERFOLIE VORBEREITEN

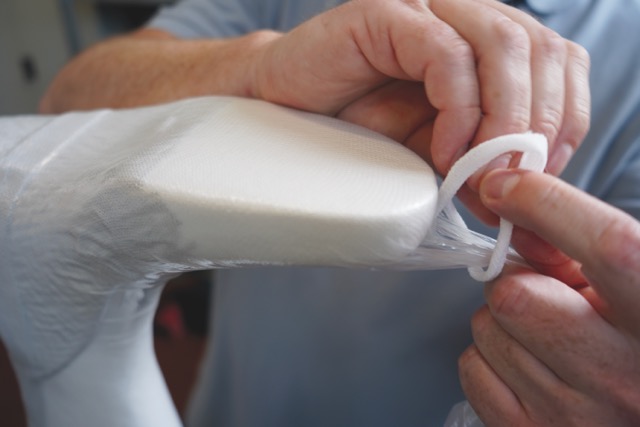

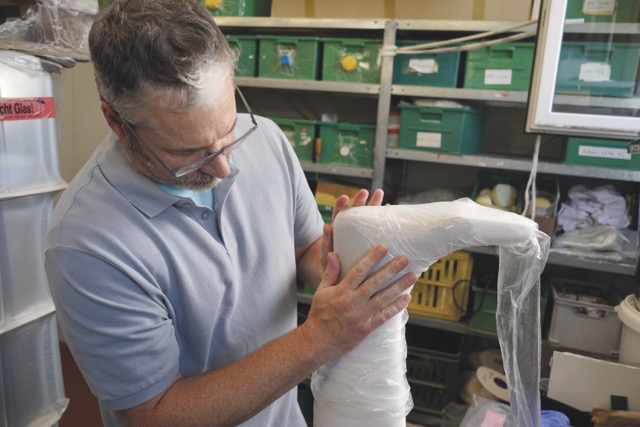

3.1 Zweite PVA-Folie (Oberfolie) einweichen & Trikotschlauch überziehen

TIPP:
Trikotschlauch richtig überziehen – Trikotschlauch nicht zu sehr spannen, sonst können sich Harz-Nester bilden

UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06131·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06137·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06147·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06150·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH

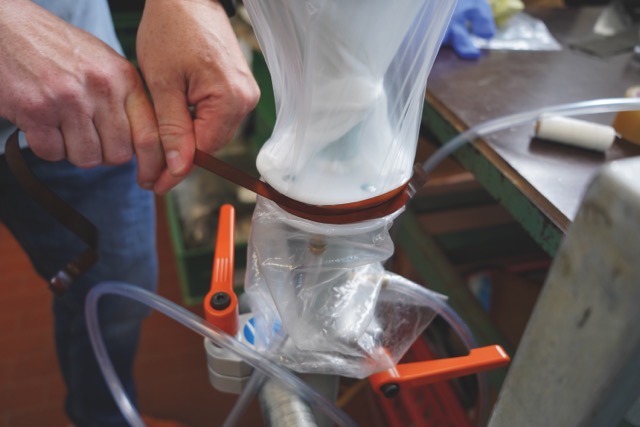

3.2 PVA-Folie über Modell ziehen und mit Vulkollanband unten abdichten, dann oben locker verknoten (damit später Laminierharz eingefüllt werden kann) und Vakuum ziehen.

TIPP:

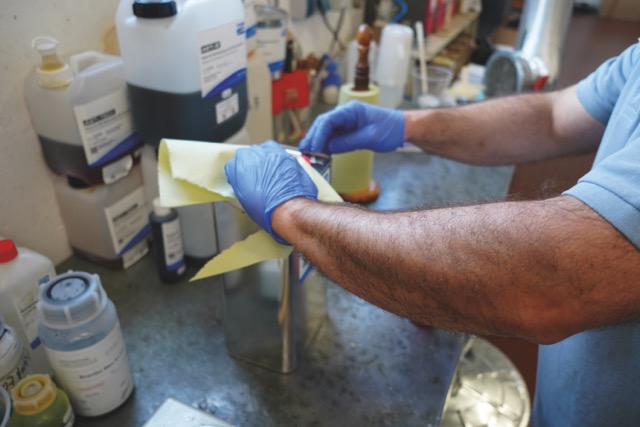

Talkum-Puder nutzen, damit sich die Folie beim Knoten nicht verklebt

UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06174·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06179·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06189·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06192·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06204·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06194·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH

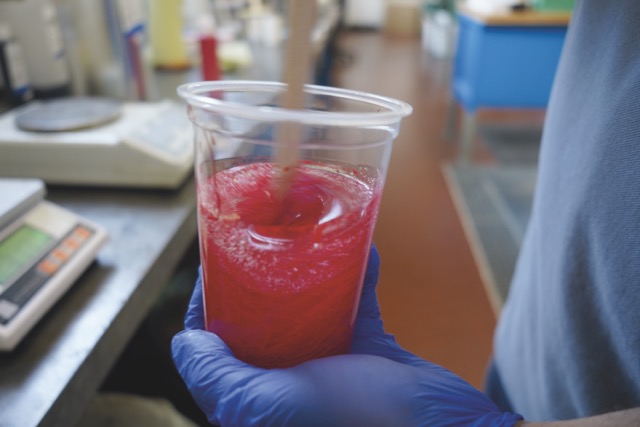

4. LAMINIERHARZ ANMISCHEN

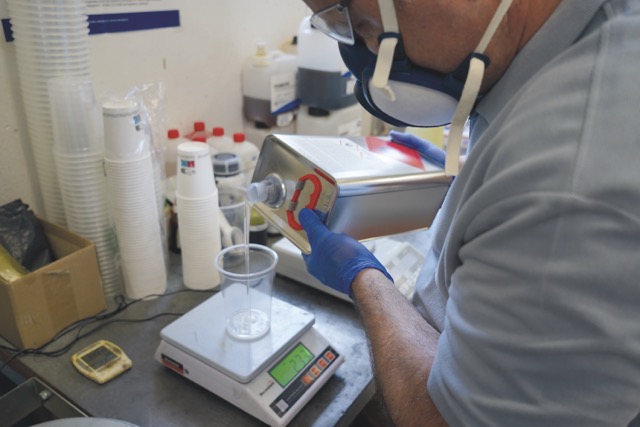

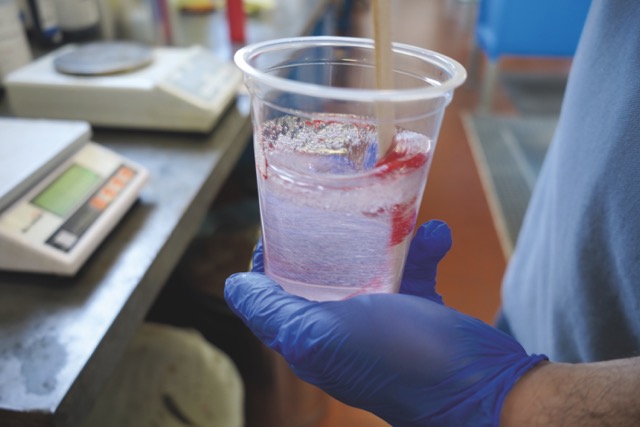

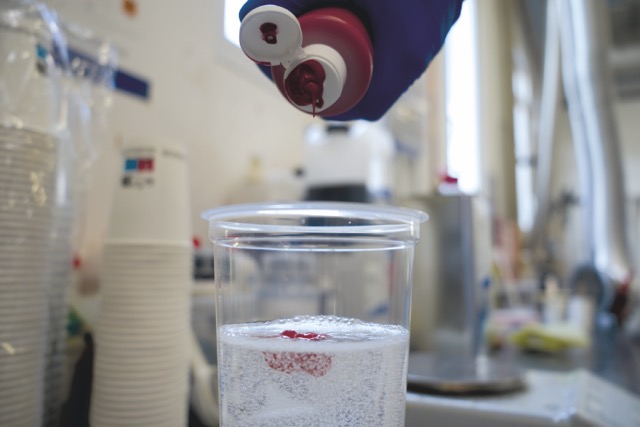

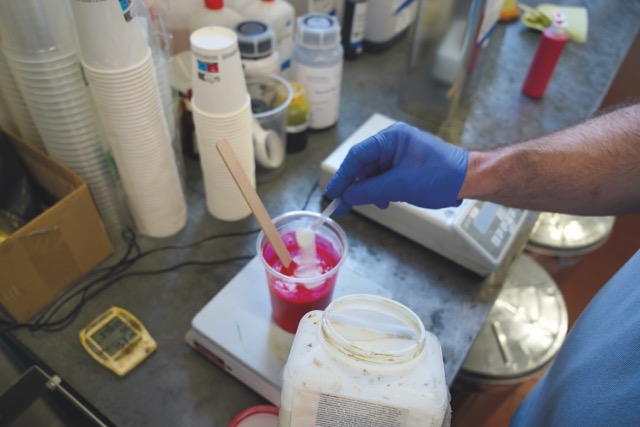

Laminierharz in einen Mischbecher einfüllen und abwiegen. Farbpaste (max. 2 %) hinzufügen & verrühren + Härterpulver (1 – 3 %). Danach 1 Minute gründlich verrühren.

TIPP:
Die richtige Menge Laminierharz hängt von den Armierungsschichten ab. Grundsätzlich gilt: Lieber zu viel als zu wenig, damit kein Harz nachgemischt werden muss.

UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06215·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06218·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH

5. HARZ EINFÜLLEN, VERTEILEN, AUSHÄRTEN & ENTFORMEN

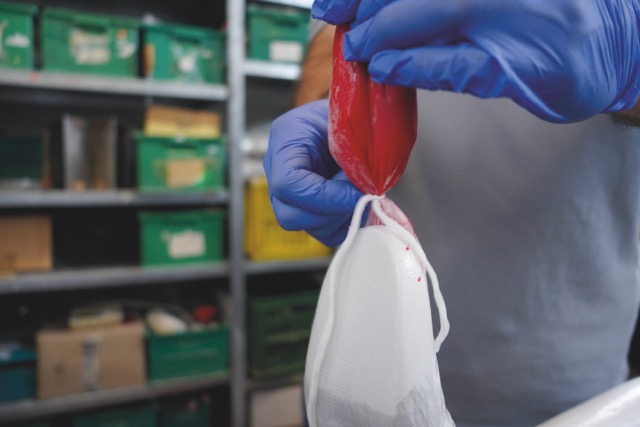

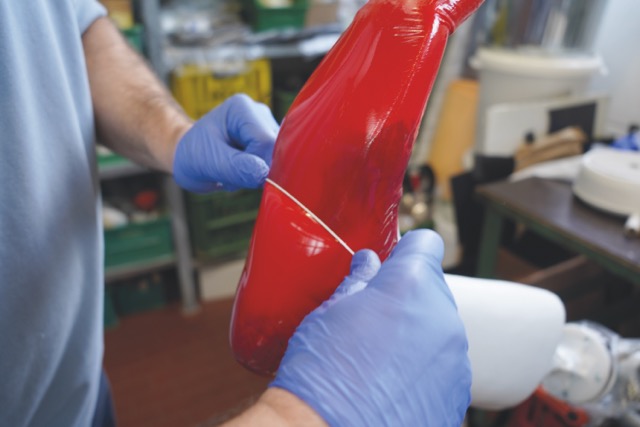

5.1 Laminierharz in Oberfolie einfüllen und Vakuum halten. Dann Oberfolie fest verknoten.

UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06233·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06250·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH
UNSERE NEUHEITEN IN DER ANWENDUNG Mittel DSC06255·4c BEIL Kunststoffproduktions- und Handelsgesellschaft mbH

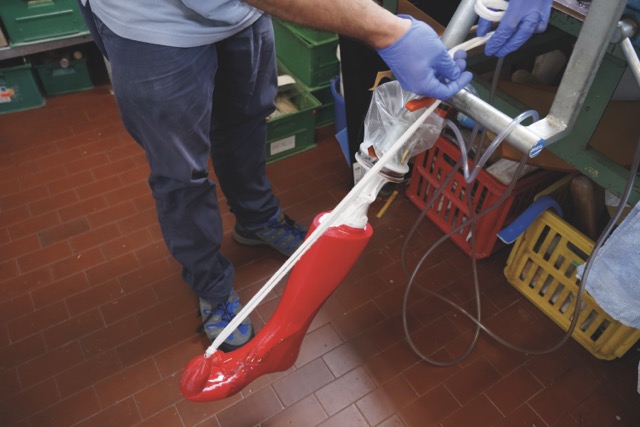

5.2 Harz gleichmäßig mit Senkel / Silikonschlauch verteilen (gute Fasertränkung). Kompromiss finden: Gute Fasertränkung vs. möglichst wenig Gewicht

TIPP:
Luftblasen vermeiden – Vakuum halten und immer einen Rest Laminierharz in der Oberfolie lassen

Zum Schluss: Harz härtet aus (wird heiß, dann kalt) und kann nach ca. 1 Stunde entformt und weiterverarbeitet werden

ALLGEMEINE TIPPS

  • Immer Waage & Stoppuhr nutzen → exakte Misch- & Einweichzeiten
  • Bei der Unterfolie ist die Vakuumkontrolle besonders wichtig (sonst Luftblasen)
  • Bei Verwendung von Polstermaterial: den Druck der Unterfolie reduzieren, um Kompression zu vermeiden
  • Alle Stellen am Gießharzgerät abdichten, auch am Teller
